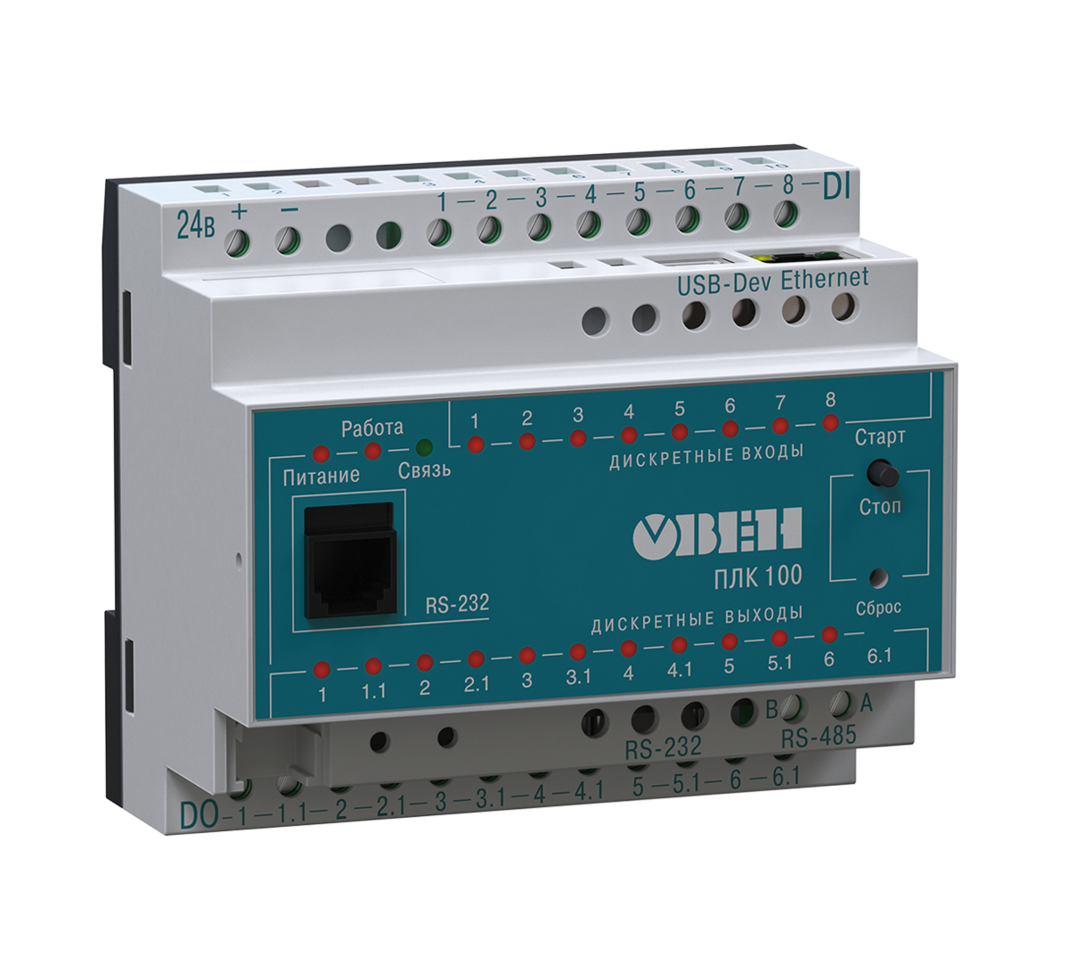

Контроллер программируемый логический ОВЕН ПЛК100-ТЛ
Контроллер программируемый логический ОВЕН ПЛК100-ТЛПод заказ
85 000 Тг.
+77082758020
отдел продаж
  • +77082758020
    отдел продаж
  • +77172779179
    офис г. Астана
  • +77082758020
    Техпотдержка
  • +77172779123
    По комерческим вопросам
Купить

Описание

Рекомендации к применению

  • Построение систем телемеханики и АСУ ТП электрических подстанций (0,4/6/10/35 кВ).
  • Опрос внешних устройств по протоколам Modbus, МЭК 60870-5-101, МЭК 60870-5-103, DNP3, передача данных на верхний уровень по протоколам Modbus TCP, МЭК 60870-5-104.
  • Контроль сигналов телесигнализации ТС и подача команд телеуправления ТУ.
  • Создание распределенных систем противоаварийной автоматики и контроля электроснабжения.
  • Создание систем управления нагрузкой потребителей в электрических сетях.

Отличительные особенности

  • Среда программирования – EnLogic.
  • Может программироваться из SCADA-системы ОВЕН Телемеханика ЛАЙТ.
  • Объединение в один проект большого количества контроллеров.
  • Готовая библиотека устройств ОВЕН, позволяющая быстро конфигурировать проекты.
  • Встроенные поддерживаемые протоколы опроса специализированных устройств, используемых в энергетике и учете ресурсов.
  • Алгоритмы циклической, спорадической передачи данных, настройка апертуры измерений.
  • Может иметь любое число направлений отдачи (количество пунктов управления) и настраиваемые объемы данных телеметрии и прав доступа.
  • Возможность реализации локальных алгоритмов в контроллере (FBD).

Преимущества контроллера ОВЕН ПЛК100-ТЛ

  • Представляет собой стандартный КП (контролируемый пункт) телемеханики. Набор и адреса передаваемых параметров можно настраивать произвольно.
  •  Сбор со счетчиков текущих (показания, измерения) и архивных (энергия, профили мощности) данных, журналов событий счетчиков для передачи на любой верхний уровень.
  • Три уровня доступа: чтение данных, конфигурирование, администрирование.
  • Возможность совместного использования с модемом ОВЕН ПМ01 по GPRS в статической и динамической сети («серый» IP-адрес, установка соединения снизу от контроллера на сервер).
  • Прозрачный канал доступа по протоколу TCP/IP, в том числе в режиме GPRS.
  • Расчет внутри контроллера параметров по алгоритмам пользователя и телесигнализация выхода за уставки по протоколу МЭК 60870-5-104.

ВНИМАНИЕ: Контроллер не предназначен для ведения архивов

Характеристики

Основные
Производитель  ОВЕН
Страна производительРоссия
Тип управленияАвтоматическое/Ручное
Технические характеристики
Количество дискретных входов8
Дополнительные характеристики
Типнано-ПЛК (менее 16 каналов)
Видмодульные
Класс защитыIP20
Объем энергонезависимой памяти2 Мбайт
Индикация передней панели1 индикатор питания 8 индикаторов входов 12 индикаторов выходов
Область примененияуниверсальные общепромышленные
Система управленияцентрализованная
Время выполнения цикла ПЛКМинимальное 250 мкс (нефиксированное), типовое от 1 мс
Объем оперативной памяти8 Мб
Среда программированияEnlogic
Способ креплениямонтаж на DIN-рейку
Напряжение питания ПЛК100-22090... 264 В переменного тока (номинальное напряжение 220 В) частотой 47... 63 Гц
ИнтерфейсыEthernet 100 Ваsе-Т RS-232 - 2 канала RS-485 USB 2.0-Device
Центральный процессор32-разрядный RISC-процессор 200 МГц на базе ядра АRМ9
ИнтерфейсRS-485
Конструктивное исполнениеУнифицированный корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7,5 мм
Тип питания220 В
Интерфейс для программирования и отладкиRS-232 USB-Device Ethernet
ПротоколыМоdbus-ТСР, МЭК 61870-5-101/103/104 Modbus-RTU, DСОN, DNP3
Потребляемая мощность, не более ПЛК100-22010 Вт
Гальваническая развязка дискретных выходов Электрическая прочность изоляции дискретных выходовесть, индивидуальная 1,5 кВ
Максимальная частота сигнала, подаваемого на дискретный вход: - при программной обработке - при применении аппаратного счетчика - при применении обработчика энкодера1 кГц 10 кГц 1 кГц
Электрическая прочность изоляции дискретных входов1.5 кВ
Количество дискретных выходов: ПЛК100-220. Р-ТЛ6 э/м реле
Гальваническая развязка дискретных входовесть, групповая
Скорость обмена по интерфейсам RSот 4800 до 115200 bps
