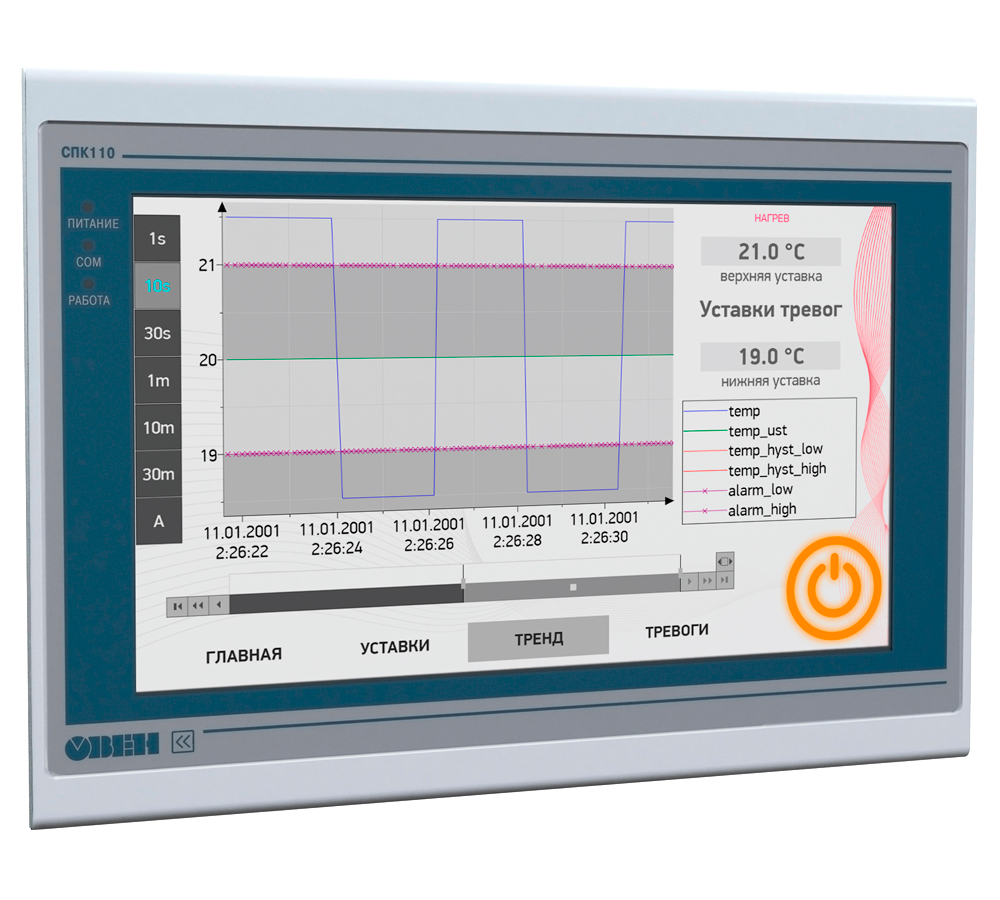

Линейка сенсорных панельных контроллеров с дискретными входами/выходами ОВЕН СПК1хх. Д

  • Под заказ

78 000 Тг.

Минимальная сумма заказа — 10000 тг.

+77082758020
отдел продаж
  • +77082758020
    отдел продаж
  • +77172779179
    офис г. Астана
  • +77082758020
    Техпотдержка
  • +77172779123
    По комерческим вопросам
  • График работы
  • Адрес и контакты
Линейка сенсорных панельных контроллеров с дискретными входами/выходами ОВЕН СПК1хх. Д
Линейка сенсорных панельных контроллеров с дискретными входами/выходами ОВЕН СПК1хх. ДПод заказ
78 000 Тг.
+77082758020
отдел продаж
  • +77082758020
    отдел продаж
  • +77172779179
    офис г. Астана
  • +77082758020
    Техпотдержка
  • +77172779123
    По комерческим вопросам
Купить

Описание

Краткое описание

Линейка сенсорных панельных контроллеров с дискретными входами/выходами ОВЕН СПК1хх.Д разработана на базе контроллеров линейки ОВЕН СПК1хх. ОВЕН СПК1хх.Д рекомендуется использовать при создании щитов автоматизации или операторских пультов управления различным технологическим оборудованием.

Функциональные возможности СПК1хх.Д

Основные преимущества

  • PLC+HMI – объединение функций программируемого контроллера и графической панели оператора в одном устройстве экономит пространство, упрощает монтаж и настройку.
  • CODESYS v3.5 – программирование визуализации и алгоритмов управления в единой среде значительно упрощает и ускоряет создание проекта.
  • Дискретные входы и выходы «на борту» (72 точки) обеспечивают минимальное время опроса (25 мс) и высокую скорость реакции.

Дисплей

  • Резистивный сенсорный экран позволяет управлять касанием в перчатках, стилусом и пальцами.
  • Дисплей поддерживает глубину цветов 16-бит с диагоналями 7” и 10,2” и широкими графическими возможностями.
  • Альбомная и книжная ориентация дисплея позволяет монтировать СПК1хх.Д в ограниченном пространстве.

Интерфейсы

  • Два программно переключаемых RS-232/RS-485 со съемными клеммами удобны для подключения модулей расширения, модемов и т.д.
  • Протоколы Modbus (RTU, ASCII), ОВЕН и возможность поддержки нестандартных протоколов (работа напрямую с портом) позволяет подключать широкий спектр оборудования.
  • Поддержка SD Card позволяет вести архивы на устройствах объемом до 32 Гб.
  • Интерфейс USB Host для подключения USB-накопителей (до 32 Гб) для архивов, обновления пользовательского приложения и внутреннего программного обеспечения.
  • Интерфейс USB Device позволяет подключать СПК1хх.Д к ПК или ноутбуку для программирования и отладки.

Дополнительные ресурсы

  • RTC – встроенные часы реального времени для отображения графиков, реализации суточных режимов, учёта времени наработки, ведения архивов и т.д.
  • Retain – энергонезависимая память для сохранения уставок и технологических данных при отключении питания.
  • Встроенная ОС Linux повышает надежность контроллеров и предоставляет возможность создания OEM-решений.
  • Светодиодные индикаторы сетевого питания и рабочего режима упрощают отладку и эксплуатацию оборудования.

Основные применения

Применение ОВЕН СПК1хх.Д в пищевой промышленности:

  • Варочные реакторы
  • Печи / Холодильные установки / Термокамеры
  • Смешивающие устройства / Миксеры / Системы дозирования
  • Системы пастеризации
  • CIP-мойки
  • Автоклавы
  • Упаковочные установки

Применение ОВЕН СПК1хх.Д в строительстве:

  • Весоизмерительная техника
  • Смешивающие устройства
  • Деревообработка

Применение ОВЕН СПК1хх.Д в ЖКХ:

  • ИТП / ЦТП
  • Общекотельная автоматика
  • Водоподготовка / Водоочистка
  • Управление вентиляцией
  • Управление освещением

В комплекте с СПК1хх.Д бесплатно поставляются:

  • Среда программирования CODESYS v3.x
  • Набор библиотек и функциональных блоков
  • OPC-сервер Gateway CODESYS для передачи данных на верхний уровень
  • Диск с вышеперечисленным программным обеспечением
  • Руководство по эксплуатации
  • Кабель для программирования

Характеристики

Основные
Производитель  ОВЕН
Страна производительРоссия
Тип управленияСенсорное
Технические характеристики
Количество дискретных входов48
Количество дискретных выходов24
Дополнительные характеристики
ТипСенсорный, резистивный
Видмоноблочные
Размер экрана, дюймСПК107. Д – 7” / СПК110. Д – 10,2”
ОхлаждениеПассивное
Тип корпусаЩитовой
Класс защитыIP20, IP54
Гальваническая развязкаОтсутствует
Контрастность500:1
Область примененияспециализированные
ЖК дисплейTFT
Система управленияраспределенная
Время выполнения цикла ПЛКМинимальное – 10 мс, типовое – от 20 мс
Защита от подачи напряжения питания обратной полярностиЕсть
Объем оперативной памяти64 Мб
Среда программированияCODESYS v3.5
Способ крепленияпанельные
Размер Retain-памяти4 кВ
Светодиодная индикация на передней панели«Питание» – наличие сетевого питания «COM» – наличие сетевого обмена «РАБОТА» – работа программы
Количество нажатий1 000 000
Разрешение экрана, пиксель800×480
Степень защиты корпусаC лицевой стороны IP54 Cо стороны задней панели IP20
Подключаемые входные устройства– коммутационные устройства (контакты кнопок, выключателей, реле и т. п.) – датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором
Центральный процессорRISC-процессор, 32 разряда, 400 МГц на базе ядра ARM9
Количество цветов65 536 (16 бит)
Тип питания24 В
Диапазон напряжений питания12…28 В постоянного тока (номинальное 24 В)
Тип нагрузкиDC-13 по ГОСТ Р 50030.5.1-2005
Максимальная частота сигнала, подаваемого на дискретный вход300 Гц
Максимальный суммарный коммутируемый ток группой дискретных выходовНе более 4 А (при 24 В постоянного тока)
Тип подсветки дисплеяСветодиодная (LED)
Тип входаУровни напряжений логического «0» и «1» согласно ГОСТ Р 51841 для устройства «типа 1»
Яркость300 Кд/м2
Длина кабеля от дискретного выходаНе более 10 м
Габаритные размеры ВКМ105×90×40
Минимальная длительность входного сигнала1,65 мс
Номинальное напряжение постоянного тока24 В
Максимальный коммутируемый ток одного дискретного выхода200 мА (при 24 В постоянного тока)
Материал лицевой панели и корпусаПластик
Объем энергонезависимой памяти хранения ядра СODESYS, программ и архивов128 Мб
Наличие ОСLinux
