Описание

Кондуктометрические датчики уровня жидкости одноэлектродные

Предназначены для контроля уровня жидкости в металлических резервуарах открытого и закрытого типа.

Датчики уровня кондуктометрического типа предназначены для сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.). Принцип действия датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости.

Модификации кондуктометрических датчиков уровня ОВЕН ДС

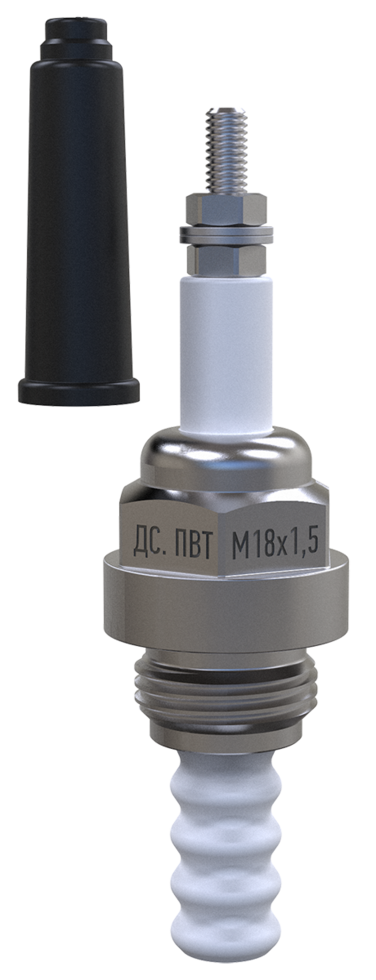

Кондуктометрические датчики уровня ОВЕН ДС выпускаются для работы на различные давления и температуру. Датчик ДС.ПВТ предназначен для эксплуатации в насыщенном паре.

Модификации и основные параметры кондуктометрических датчиков уровня ОВЕН ДС

Модификация

ДС.ПВТ

ДС.2

ДС.П

ДС.П.3

Рабочее давление

2,5 МПа

0,25 МПа

0,1 МПа

2 МПа

Рабочая температура

240 °С

100 °С

70 °С

Количество электродов13

Стержни (электроды) для кондуктометрических датчиков уровня

Стержень
Стержень с адаптером

Стержни выпускаются в исполнениях: 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.

Стержень с адаптером позволяет увеличивать длину электродов. Фиксированная длина стержня - 1,95 м. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.

Материал электродов – сталь нерж. 12Х18Н10Т.

Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.

Конструкция. Принцип работы. Применение

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.

В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.

Принцип действия
Пример применения (металлический резервуар) вертикальный монтаж
Пример применения (металлический резервуар) горизонтальный монтаж

Характеристики

Основные атрибуты
Страна производительРоссия
Производитель  ОВЕН
Дополнительные характеристики
Максимальная рабочая температура240 °С /100 °С / 70 °С
Материалфторопласт Материал корпуса –пластмасса /
Передача сигналабеспроводная
Принцип действияемкостной
Конструктивные преимуществаОсобенности конструкции препятствуют скапливанию жидкости на датчике, предотвращая его ложное срабатывание / До трех уровней сигнализации, конструкция тройника-изолятора препятствует скоплению жидкости и практически исключает ложное срабатывание датчик
Измеряемые параметрыдатчики уровня
Давление измеряемой среды, не более2,5 МПа/ 0,25 МПа /0,1 МПа / 2,0 МПа
Характер выходного сигналааналоговый

Информация для заказа

  • Цена: Цену уточняйте
