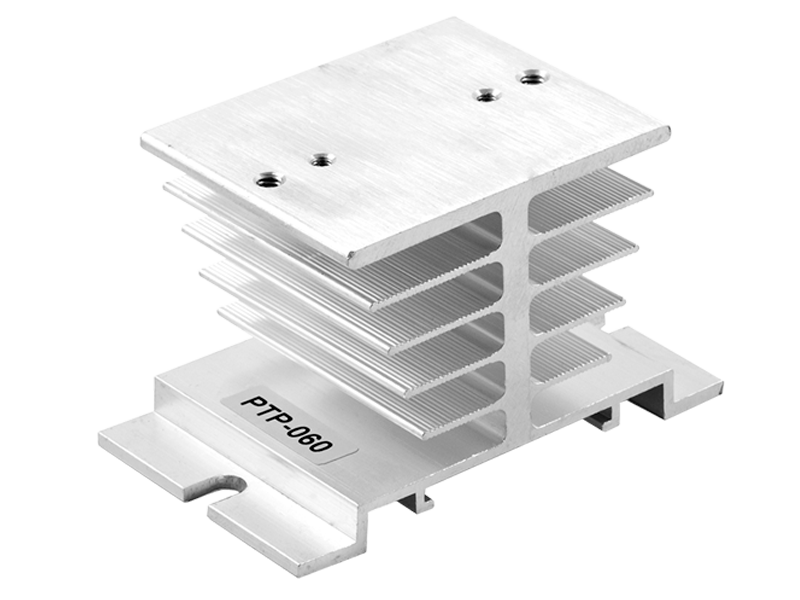

Радиаторы охлаждения для ТТР
Радиаторы охлаждения для ТТРПод заказ
Цену уточняйте
+77082758020
отдел продаж
  • +77082758020
    отдел продаж
  • +77172779179
    офис г. Астана
  • +77082758020
    Техпотдержка
  • +77172779123
    По комерческим вопросам

Описание

Радиаторы охлаждения серии РТР предназначены для использования совместно с твердотельными реле KIPPRIBOR, а также аналогичными по конструктиву релейных производителей.

Применение радиаторов необходимо в целях создания дополнительного охлаждения твердотельного реле. При использовании твердотельного реле без дополнительного теплоотвода основание реле нагревается, и уже при температуре свыше 40 °C реле теряет свою способность длительно выдерживать номинальный ток. Поэтому для обеспечения бесперебойной работы реле с заявленными характеристиками необходимы дополнительные теплоотводящие устройства - радиаторы охлаждения. При токах нагрузки свыше 5 А использование радиатора обязательно.

Стоит отметить, что эффективность охлаждения радиатором зависит от его конструкции, температуры и скорости движения воздушного потока. Рекомендуем выбирать радиатор с запасом по мощности, т.к. не существует однозначного соответствия мощности реле и типа радиатора, и/или усиливать теплоотвод с помощью вентилятора обдува.

Недостаточное внимание к этим деталям может привести к выходу твердотельного реле из строя.

Радиаторы серии РТР имеют различные типы конструкций и отличаются геометрией ребер и площадью охлаждающей поверхности. Серия РТР предназначена как для однофазных, так и для трехфазных твердотельных реле.

Технические характеристики радиаторов KIPPRIBOR

Модификация

Фото

Чертеж

Габаритные размеры

(ДхШхВ мм) / Вес

Тепловое сопротивление, RthSA
°C/Вт

Количество радиаторов в упаковке

РТР052


100×48×77 мм

310 г/шт.

1,96

1 шт.

РТР060


80×50×50 мм

135 г/шт.

2,19

2 шт.

РТР061

(снят с производства, замена на PTP061.1)


125×70×50 мм

255 г/шт.

1,49

2 шт.

РТР061.1


144×67×50 мм

245 г/шт.

1,49

1 шт.

РТР062

(снят с производства, замена на PTP062.1)


125×110×50 мм

400 г/шт.

1,35

2 шт.

РТР062.1


144×110×50 мм

405 г/шт.

1,35

2 шт.

РТР063

(снят с производства, замена на PTP063.1)


180×125×50 мм

630 г/шт.

1,07

2 шт.

РТР063.1


180×144×50 мм

660 г/шт.

1,07

2 шт.

РТР034


105×100×80 мм

590 г/шт.

0,65

1 шт.

РТР036


150×100×80 мм

855 г/шт.

0,48

1 шт.

РТР037


260×180×50 мм

1400 г/шт.

0,44

2 шт.

РТР038


150×125×135 мм

2380 г/шт.

0,39

1 шт.

РТР039


200×125×135 мм

3350 г/шт.

0,32

1 шт.

РТР040


300×125×135 мм

5000 г/шт.

0,25

1 шт.

 Таблица выбора радиаторов для твердотельных реле KIPPRIBOR

В ячейках таблицы указано:

  • количество монтируемых на радиатор твердотельных реле (ТТР) и максимально допустимый ток нагрузки на каждое ТТР по каждой фазе;
  • цветом выделены ячейки с рекомендованными моделями радиаторов;
  • (2) цифрой 2 помечены ячейки, в которых значение тока нагрузки приведено при условии использования дополнительных вентиляторов обдува (размер 120×120 мм с креплением на корпус радиатора). Вентиляторы устанавливаются непосредственно на радиатор охлаждения.

Серия ТТР / Радиатор

РТР052

РТР060

РТР061.1

РТР062.1

РТР063.1

РТР034

РТР036

РТР037

РТР038

РТР039

РТР040

MDxxZD3



1×20 А



















HDxxZD3/ZA2

1×40 А(1)

1×20 А

1×40 A

1×60 А

1×80 А



2×60 А(1)

2×120 А

2×120 А

2×120 А



HDxxDD3

1×40 А(1)

1×20 А

1×40 A

1×60 А

1×80 А



2×60 А(1)

2×120 А

2×120 А

2×120 А



HDxxVA/10U/LA

1×40 А(1)

1×20 А

1×40 A

1×60 А

1×80 А



2×60 А(1)

2×80 А

2×80 А

2×80 А



HDHxxZD3/ZA2

1×40 А(1)

1×20 А

1×40 A

1×60 А

1×80 А



2×60 А(1)

2×120 А

2×120 А

2×120 А



BDHxxZD3









1×80 А

1×100 A(1)

1×120 A(1)

1×250 A

3×150 А(2)

3×250 А(2)

3×350 А(2)

SBDHxxZD3









1×80 А

1×100 A(1)

1×120 A(1)

1×150 A

3×150 А(2)

3×150 А

3×150 А

GaDH-xxxZD3

до 600 А

















2×225 А(2)

3×250 А(2)

3×350 А(2)

до 800 А











1×100 А(1)

1×120 А(1)



1×450 А(2)

1×750 A(2)



GwDH-xxx.ZD3

до 600 А

















2×300 А(2)

3×260 А(2)

3×400 А(2)

до 800 А











1×100 А(1)

1×120 А(1)



1×600 А(2)

1×800 A(2)



HTxxZD3/ZA2











1×30 A(1)

1×40 A(1)

1×80 А

1×120 А(2)

1×120 А

1×120 А

Рекомендуемый тип вентилятора

VENT4010
VENT4020

-

-

-

-

VENT8025
VENT8038

VENT8025
VENT8038

-

VENT12038

VENT12038

VENT12038

(1) - при недостаточной естественной циркуляции воздуха через радиатор используйте рекомендуемый тип вентилятора.
(2) - значение тока нагрузки при обязательном использовании рекомендуемого типа вентилятора.

Характеристики

Основные
Производитель  Собственное производство
Страна производительРоссия
Дополнительные характеристики
Видмонтируемые на DIN-рейку
Назначениеконтроль тока

Информация для заказа

  • Цена: Цену уточняйте
