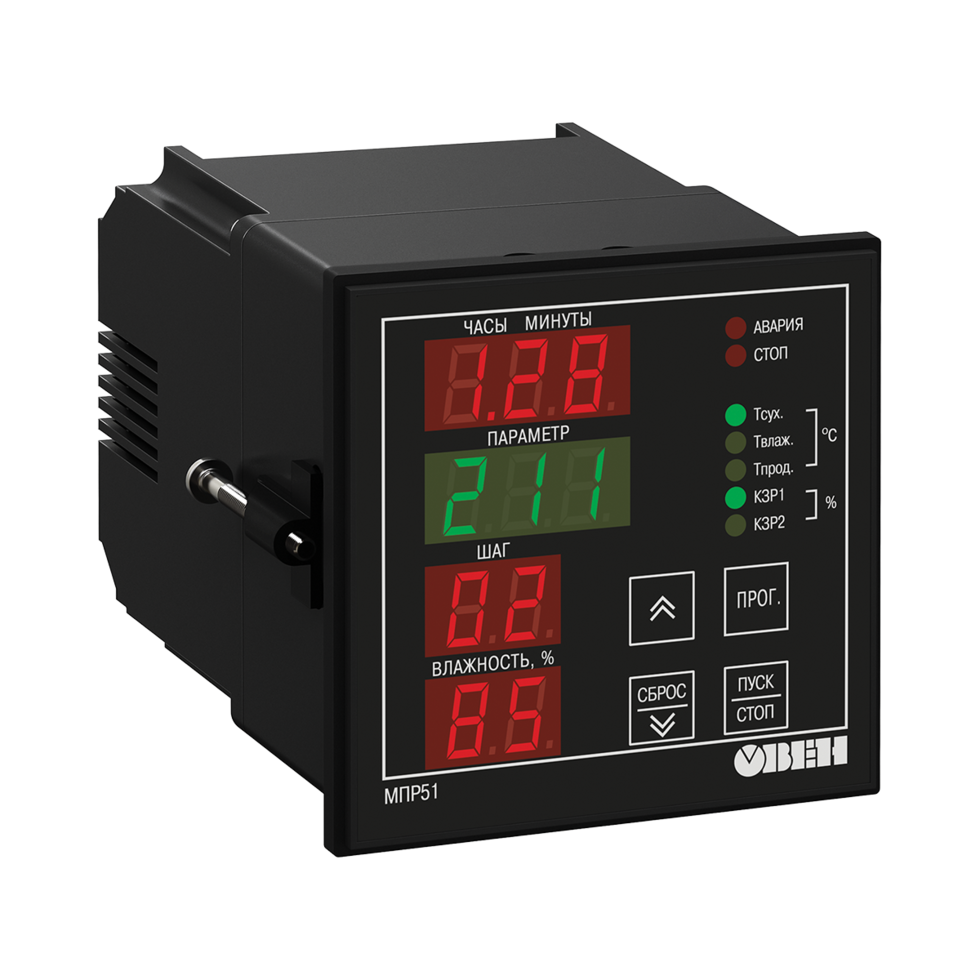

Регулятор температуры и влажности, программируемый по времени МПР51
Регулятор температуры и влажности, программируемый по времени МПР51Под заказ
65 000 Тг.
+77082758020
отдел продаж
  • +77082758020
    отдел продаж
  • +77172779179
    офис г. Астана
  • +77082758020
    Техпотдержка
  • +77172779123
    По комерческим вопросам
Купить

Описание

Назначение прибора ОВЕН МПР51

Программный задатчик ОВЕН МПР51-Щ4 предназначен для управления многоступенчатыми температурно-влажностными режимами технологических процессов при производстве мясных и колбасных изделий, в хлебопекарной промышленности, в инкубаторах, термо- и климатокамерах, варочных и сушильных шкафах, при сушке древесины, изготовлении железобетонных конструкций и пр.

Прибор выпускается в щитовом корпусе типа Щ4

Функциональные возможности прибора ОВЕН МПР51

  • Измерение трех параметров:
    • температуры камеры («сухого» термометра) Тсух
    • температуры «влажного» термометра Твлаж
    • температуры продукта Тпрод
  • Вычисление двух дополнительных параметров
    • разности температур ΔТ = Тсух – Тпрод
    • влажности Ψ психрометрическим методом (по показаниям «сухого» и «влажного» термометров)
  • Два ПИД-регулятора для поддержания любых двух из пяти вышеперечисленных величин с высокой точностью
  • Четыре выходных реле для подключения ТЭНов, охладительных систем, задвижек и других исполнительных устройств
  • Регулирование по заданной пользователем программе
  • Дополнительное реле и 8 транзисторных ключей:
    • для сигнализации об аварии и об окончании выполнения программы;
    • для управления дополнительным оборудованием
  • Автонастройка ПИД-регуляторов
  • Уровни защиты настроек прибора для разных групп специалистов (наладчиков, технологов и т. д.)
  • Регистрация контролируемых параметров на ПК через адаптер сети ОВЕН АС2 по интерфейсу RS-232
  • Встроенный интерфейс RS-485 по заказу
  • Конфигурирование на ПК с помощью программы-конфигуратора (для подключения к ПК используется специальный кабель)

Стандартные варианты применения МПР51

  • Измеритель-регулятор температуры и влажности (Тсух, );
  • Измеритель-регулятор температуры и разности температур (Тсух, Т);
  • Двухканальный измеритель-регулятор температуры с дополнительным каналом сигнализации (Тсух, Твлаж, Тпрод).

Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL

Входы для измерения температур

Датчики температуры Тсух, Твлаж и Тпрод подключают ко входам 1...3.

Прибор имеет две модификации входов:

  • для подключения датчиков ТСМ/ТСП сопротивлением 50 Ом;
  • для подключения датчиков ТСМ/ТСП сопротивлением 100 Ом, Pt100.

Использование датчиков положения задвижки

МПР51-Щ4 может управлять задвижками с использованием резистивных датчиков положения, которые подключаются ко входам 4 и 5.

Точное регулирование температуры и влажности

МПР51-Щ4 имеет в своем составе 2 ПИД-регулятора, которые обеспечивают точное поддержание любых двух из пяти измеренных и вычисленных параметров: Тсух, Твлаж, Тпрод,  и Т.

Выходные устройства для управления исполнительными механизмами и сигнализации

Для регулирования в МПР51-Щ4 используются 4 двухпозиционных нормально разомкнутых реле 4 А 220 В, которые попарно закреплены за ПИД-регуляторами.

ПИД-регуляторы могут управлять различными исполнительными механизмами:

  • двухпозиционным (ТЭНом, охладителем) с использованием одного э/м реле;
  • трехпозиционным (задвижкой) с использованием двух э/м реле.

Для управления дополнительным оборудованием либо для сигнализации о ходе технологического цикла можно использовать пятое реле «Авария» или 8 транзисторных ключей с открытым коллектором.

Любое незадействованное реле может использоваться одним из компараторов для сигнализации о выходе контролируемой величины за заданные пределы или для двухпозиционного регулирования.

Регулирование по заданной пользователем программе

Изменение параметров регулирования осуществляется по заданной пользователем программе, состоящей из последовательности шагов.

На каждом шаге программы могут быть заданы:

  • входная величина (из пяти возможных) для каждого ПИД-регулятора;
  • уставки поддерживаемых температур и влажности;
  • условия перехода к следующему шагу – по времени и (или) по достижении заданного значения температуры (влажности);
  • скорость выхода на уставку;
  • режимы следования импульсов для транзисторных ключей.

Программы запоминаются в энергонезависимой памяти прибора, а затем используются по выбору пользователя. Количество программ, хранящихся в памяти прибора, зависит от числа шагов в каждой. Количество шагов в программе задается пользователем. Всего прибор может хранить от 60 программ по 7 шагов каждая до 5 программ по 99 шагов каждая.

Диагностика и контроль прохождения технологического процесса

Прибор выдает сигнал «Авария» замыканием контактов пятого реле прибора и свечением светодиода «Авария»:

  • при выходе любого из регулируемых параметров за заданные пределы;
  • при обрыве или коротком замыкании датчика;
  • при диагностировании невозможности продолжения работы;
  • по окончании выполнения программы.

В случае временного отключения питания во время выполнения программы

дальнейшие действия прибора определяются по заданному пользователем алгоритму.

Программирование и защита настроек

Значения параметров задаются с помощью кнопок на лицевой панели прибора. Для каждой группы специалистов (наладчиков, технологов и т. д.) имеется своя группа параметров, доступ к которой возможен только через пароль.

Существует возможность задания и изменения параметров МПР51-Щ4 с помощью программы-конфигуратора на ПК. Для этого прибор необходимо подключить к ПК с помощью специального кабеля.

Регистрация данных на ПК

В приборе предусмотрена возможность регистрации хода технологического процесса на ПК. Для регистрации можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

В зависимости от модификации, подключение прибора к ПК осуществляется по интерфейсу RS-232 через адаптер сети ОВЕН АС2 или по интерфейсу RS-485 через адаптер АС3-М или АС4.

Компания ОВЕН бесплатно предоставляет для МПР-51-Щ4:

  • драйвер для Trace Mode;
  • OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
  • библиотеки WIN DLL для быстрого написания драйверов.

Характеристики

Основные
Производитель  ОВЕН
Страна производительРоссия
Дополнительные характеристики
Видэлектронные
Напряжение питания150…242 В переменного тока частотой 47...63 Гц или 210...300 В постоянного тока
Тип корпусащитовой Щ4
Количество входных каналов, из них:5
Материал корпусапластик
Количество выходных реле5
Интерфейс связи с ПКпоследовательный, RS-232 (через адаптер сети АС2) или RS-485
Количество каналов регулирования2
Степень защиты корпуса со стороны передней панелиIP54
Количество выходных транзисторных ключей8

Информация для заказа

  • Цена: 65 000 Тг.
