Термопары ДТП на основе КТМС

  • Под заказ

13 300 Тг.

Минимальная сумма заказа — 10000 тг.

+77082758020
отдел продаж
  • +77082758020
    отдел продаж
  • +77172779179
    офис г. Астана
  • +77082758020
    Техпотдержка
  • +77172779123
    По комерческим вопросам
  • График работы
  • Адрес и контакты
Термопары ДТП на основе КТМС
Термопары ДТП на основе КТМСПод заказ
13 300 Тг.
+77082758020
отдел продаж
  • +77082758020
    отдел продаж
  • +77172779179
    офис г. Астана
  • +77082758020
    Техпотдержка
  • +77172779123
    По комерческим вопросам
Купить

Описание

Термопары на основе КТМС предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до 1250 °С), не агрессивных к материалу корпуса датчика.

В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:

  • хромель-копель (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
  • хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
  • нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.

Ассортиментный ряд термопар ОВЕН с КТМС включает в себя

pic_f2734019fe1e7e4_1920x9000_1.pngМодификации с кабельным выводом ХХ4 - универсальные конструктивные исполнения датчиков для измерения температуры в труднодоступных местах, печах, прессах, для применения в пищевой промышленности и т.п. Рекомендуются на замену моделей 011, 021, 031.

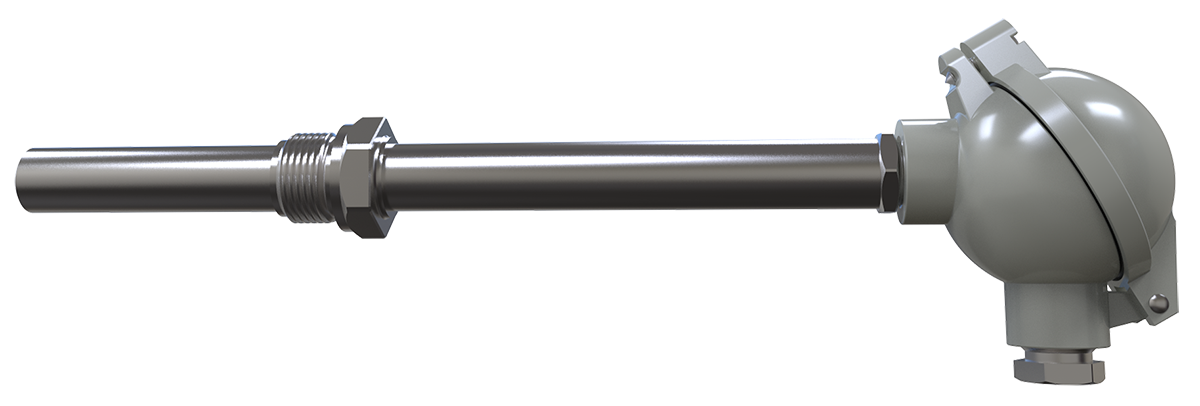

pic_f575f1544d45fa9_1920x9000_1.pngМодификации с коммутационной головкой ХХ5 предназначены для измерения температуры быстропротекающих процессов. Рекомендуются к использованию при производстве строительных материалов, в металлургии, нефтегазовой отрасли.
pic_c7f7124da63d432_1920x9000_1.pngМодернизированные высокотемпературные термопары имеют разборную конструкцию. Вставка из КТМС устанавливается в чехлы из стали ХН45Ю или чехлы из трубки МКРц. Широко применяются в металлургической и фарфорово-фаянсовой промышленностях, при обжиге кирпича, измерении температуры дымовых газов и т.п.

Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами


  • pic_ea45d4a69054836_1920x9000_1.pngнизкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
  • высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
  • возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60-100 м);
  • разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
  • выдерживают большие рабочие давления (до 150 МПа);
  • для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.

Общие сведения о термопарах

В общем случае термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. Один спай – «рабочий» – помещают в измеряемую среду, другой – «холодный» – должен находиться при температуре 0 °С. При разных температурах спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур. Рабочий спай защищается от прямого соприкосновения со средой защитной арматурой.

КТМС – Кабель Термопарный с Минеральной изоляцией в Стальной оболочке. Конструктивно КТМС состоит из гибкой металлической трубки, в которую помещены термоэлектроды (см. рис.). Пространство между термоэлектродами и стальной жаростойкой оболочкой заполнено плотной дисперсной минеральной изоляцией – оксидом магния.


Характеристики

Основные
Производитель  ОВЕН
Страна производительРоссия
Дополнительные характеристики
Типпассивные (параметрические)
Передача сигналабеспроводная
Принцип действияемкостной
Измеряемые параметрыдатчики температуры
Характер выходного сигналаимпульсный

Информация для заказа

  • Цена: 13 300 Тг.
