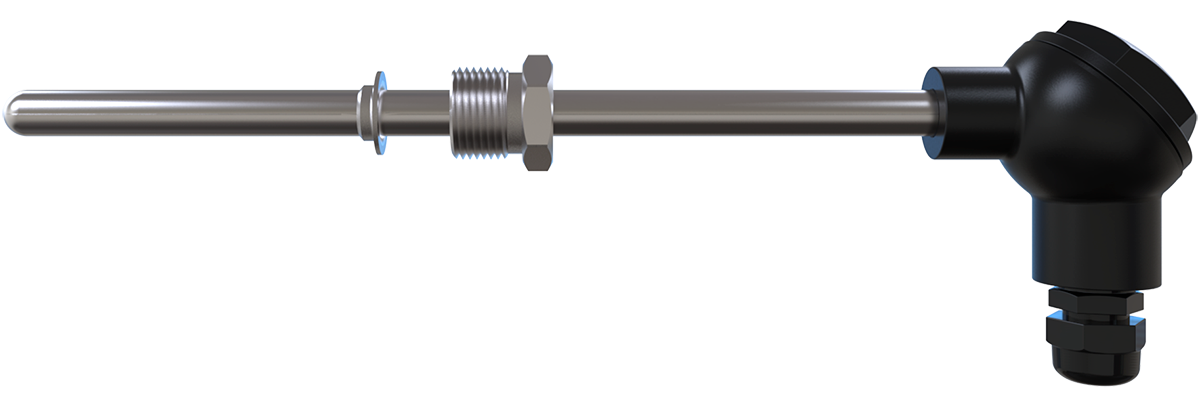

Термосопротивления с коммутационной головкой EXIA ДТСхх5
Термосопротивления с коммутационной головкой EXIA ДТСхх5Под заказ
12 900 Тг.
+77082758020
отдел продаж
  • +77082758020
    отдел продаж
  • +77172779179
    офис г. Астана
  • +77082758020
    Техпотдержка
  • +77172779123
    По комерческим вопросам
Купить

Описание

Термопреобразователи во взрывозащищенном исполнении в отличие от датчиков в общепромышленном исполнении применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термосопротивлениями в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «Ех-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.

Искробезопасная цепь Ex i. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Взрывозащищенность датчика обеспечивается следующими средствами:

выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА–ТС.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).

Характеристики

Основные
Производитель  ОВЕН
Страна производительРоссия
Дополнительные характеристики
Типпассивные (параметрические)
- класс допуска В и С–50…+150 °C / –196…+500 °C / –60…+500 °C / –50…+120 °C
Исполнение сенсора относительно корпусаизолированный
Степень защитыIP54 (IP65 – для датчиков с металлической головкой)
Передача сигналабеспроводная
Принцип действияемкостной
Количество чувствительных элементов1 или 2
Измеряемые параметрыдатчики температуры
- класс допуска А–50…+120 °C / –196…+450 °C/ –60…+300 °C / –50…+100 °C/ –60…+125 °C
Материал защитной арматурысталь 12Х18Н10Т
Параметры искробезопасных электрических цепейUi=10,2 В; Ii=200 мA; Li=0,75 мГц; Сi=2,75 мкФ
Номинальная статическая характеристика (НСХ)50М, 100М / 50П, 100П / Pt100, Pt500, Pt1000 / 50М, 100М / 50П, 100П / Pt100, Pt500, Pt1000
Характер выходного сигналаимпульсный
Показатель тепловой инерциине более 10…30 с
Схема внутренних соединений проводнико2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная
Материал коммутационной головкипластмассовая, металлическая
Условное давление0,4…10 МПа (в зависимости от конструктивного исполнения)
Тип резьбового штуцераметрическая резьба, трубная резьба
Маркировка взрывозащиты0Ex ia IIC T1... T6 Ga

Информация для заказа

  • Цена: 12 900 Тг.
