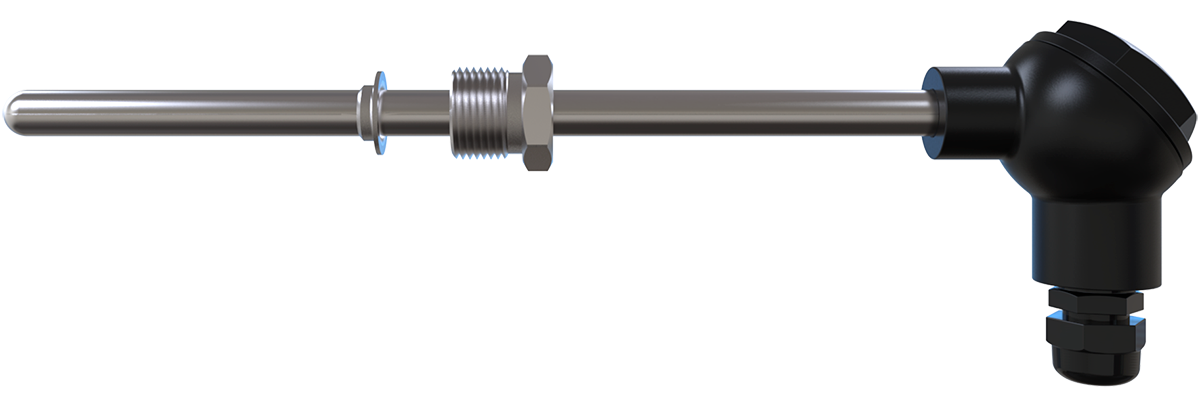

Термосопротивления с коммутационной головкой ДТСхх5
Термосопротивления с коммутационной головкой ДТСхх5Под заказ
7 200 Тг.
+77082758020
отдел продаж
  • +77082758020
    отдел продаж
  • +77172779179
    офис г. Астана
  • +77082758020
    Техпотдержка
  • +77172779123
    По комерческим вопросам
Купить

Описание

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Термосопротивления с коммутационной головкой позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 °С-1)

Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Показатели надежности термосопротивлений ДТСхх5 при соблюдении условий эксплуатации (вероятность безотказной работы):

– ДТС с платиновым ЧЭ:

в диапазоне температур от -50 до +250 °С – не менее 0,95 за 40 000 ч;
в диапазоне температур от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С и от +250 до +450 °С – не менее 0,95 за 15 000 ч;
в диапазоне температур от +450 до +500 °С – не менее 0,95 за 8 000 ч.

– ДТС с медным ЧЭ:

в диапазоне температур от -50 до +180 °С – не менее 0,95 за 15 000 ч.

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

200 °С – для клеммных головок из алюминиевого сплава
120 °С – для головок из полиамида

Для монтажа датчиков ДТСхх5 на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Характеристики

Основные
Производитель  ОВЕН
Страна производительРоссия
Дополнительные характеристики
Типпассивные (параметрические)
- класс допуска В и С–50…+150 °C / –196…+500 °C / –50…+500 °C
Исполнение сенсора относительно корпусаизолированный
Степень защитыIP54 (IP65 – для датчиков с металлической головкой)
Передача сигналабеспроводная
Принцип действияемкостной
Количество чувствительных элементов1 или 2
Измеряемые параметрыдатчики температуры
- класс допуска А–50…+120 °C / –100…+450 °C / –50…+300 °C
Схема внутренних соединений проводников2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная
Материал защитной арматурысталь 12Х18Н10Т
Номинальная статическая характеристика (НСХ)50М 100М / 50П 100П / Pt100 Pt500, Pt1000
Характер выходного сигналаимпульсный
Условное давление0,4…10 МПа (в зависимости от конструктивного исполнения)
Тип резьбового штуцераметрическая резьба, трубная резьба
Исполнение коммутационной головкипластмассовая, металлическая

Информация для заказа

  • Цена: 7 200 Тг.
