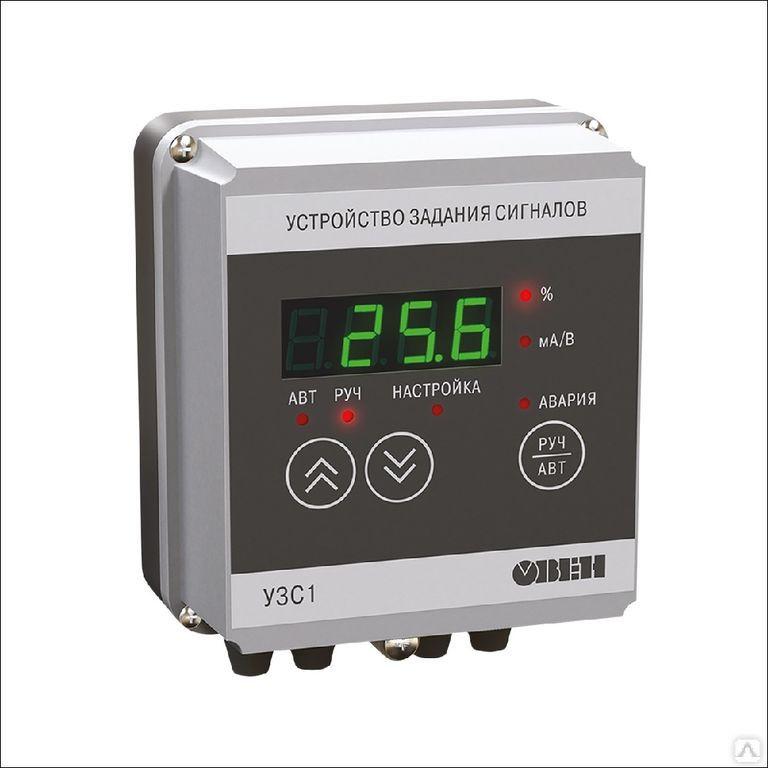

Устройство задания сигналов УЗС1-Щ1.И

Прибор ОВЕН УЗС1 предназначен для ручного или автоматического управления аналоговыми исполнительными механизмами. В автоматическом режиме УЗС1 транслирует сигнал от управляющего прибора или контроллера на исполнительный механизм, а в ручном – формирует сигнал 4…20 мА или 0…10 В, значение которого задается пользователем с лицевой панели. Пример применения УЗС1 Функциональные возможности Переключение «автомат/ручной» без скачков (безударный переход) Переключение «автомат/ручной» тумблером или с лицевой панели Указание режима работы «автомат/ручной» по контактам э/м реле Настраиваемая дискретность изменения сигнала Отображение выходного сигнала в «%» или «мА(В)» Гальваническая развязка Встроенный источник питания =24 В Монтаж в щит, на стену или DIN-рейку Эксплуатация при температуре: -20…+50 °С Выходной сигнал: 4…20 мА или 0…10 В (модификации) Функциональная схема
