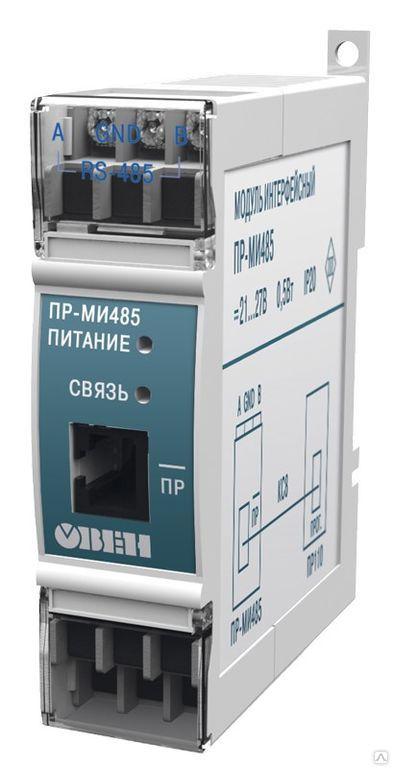

Модуль интерфейсный RS-485 для ПР110/ПР114 ПР-МИ485

Назначение Модуль интерфейсный ПР-МИ485 позволяет производить подключение программируемого реле ПР110/ПР114 к сети RS-485. Такая связка позволяет опрашивать состояния входов ПР110/ПР114 и управлять дискретными выходами прибора. Кроме того имеется возможность считывать и изменять состояние 64-х внутренних переменных. Таким образом, появляется возможность контролировать состояния внутренних переменных, отслеживать выполнение алгоритма, а так же удаленно менять уставки, переключать режимы и т.п. Например, пользователь может подключить панель оператора ИП320 и вывести на нее всю необходимую информацию. Шина связи модуля и ПР110/ПР114 имеет гальваническую развязку с портом интерфейса RS-485. Питание модуля происходит непосредственно от внутреннего источника ПР110/ПР114, поэтому модуль может применяться как с модификациями реле на 220 так и на 24 В. Внимание! Работа приборов ПР110/ПР114 с прибором ПР-МИ485 возможна только, если прибор ПР110/ПР114 имеет версию внутреннего программного обеспечения не ниже х.80. Основные функции Взаимное преобразование сигналов интерфейсов RS-485 и UART Поддержка протокола передачи данных в сети RS-485: Modbus (ASCII и RTU) Автоматическое определение направления передачи данных Гальваническая изоляция портов RS-485 и ПР110/ПР114 Питание от ПР110/ПР114
